前言:为什么选择STM32?
作为嵌入式开发领域的“国民级”MCU,STM32凭借其高性能、低功耗、丰富生态成为无数工程师和爱好者的首选。但对于新手来说,面对复杂的芯片型号、眼花缭乱的外设模块和陌生的开发工具链,很容易陷入以下困境:
❓ 芯片选型困难:STM32系列型号众多,如何找到适合初学者的型号?
❓ 硬件无从下手:最小系统板如何搭建?外设如何连接?
❓ 调试失败率高:程序下载后没反应,是代码问题还是硬件问题?
本文将以零基础视角,带你快速突破STM32硬件开发的第一道门槛!文末附常见硬件问题解决方法,帮你少踩80%的坑!
一、硬件准备:一杯奶茶钱搞定全套装备
二、开发板结构解析:认识你的“战场”
1. 核心板关键区域说明

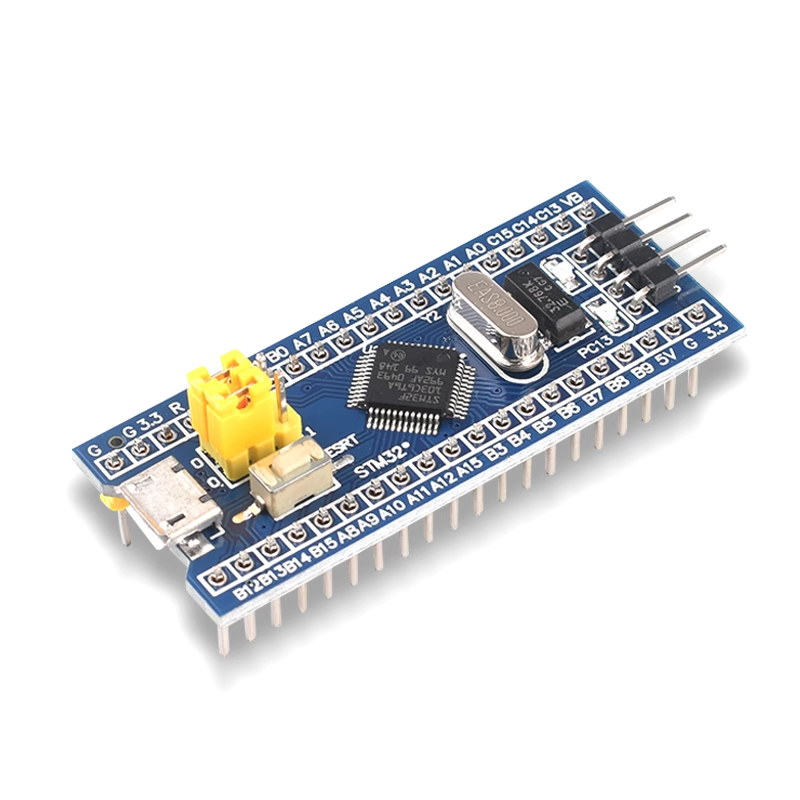

以常见的STM32F103C8T6核心板(BluePill)为例:
主控芯片:正面中央的方形芯片,标注型号(如STM32F103C8T6)
电源指示灯:板载红色LED(通常标记为PWR)
用户LED:板载蓝色/绿色LED(接PA2或PC13)
SWD接口:4针调试接口(GND、SWCLK、SWDIO、3.3V)
USB接口:用于供电或串口通信(需CH340模块支持)
💡 新手必看:
主芯片附近的两个晶振(8MHz和32.768kHz)负责系统时钟和RTC时钟
BOOT跳线帽:默认不插(BOOT0接地),如需串口下载需短接
2. 引脚功能速查技巧
STM32引脚众多,但只需掌握两类关键引脚:
电源引脚:
3.3V
:外设供电GND
:共地(务必与所有外设共地!)
功能复用引脚:
PA9/PA10
:默认串口1(调试信息输出)PB6/PB7
:默认I2C1接口(接OLED屏)PA0~PA7
:高驱动能力GPIO(适合控制LED、继电器)
⚠️ 避坑指南:
避免使用带
FT
(耐5V)标志的引脚直接驱动大电流设备(如电机)未使用的GPIO建议配置为模拟输入模式,降低功耗
三、外设连接:从点灯开始验证硬件
1. LED闪烁实验(硬件自检)
接线步骤:
LED正极 → PA5(通过330Ω电阻限流)
LED负极 → GND
现象验证:
下载闪烁代码后,LED应每秒亮灭一次
❌ 不亮?立即断电检查:
万用表测量PA5电压是否有3.3V跳变
LED极性是否接反(长脚为正)
2. 按键输入检测(硬件调试技巧)
电路设计:
按键一端接PC13,另一端接GND
PC13启用内部上拉电阻(代码配置)
调试技巧:
按下按键时,用万用表测量PC13对地电压应接近0V
⚠️ 按键抖动问题:硬件可并联104电容滤波
四、硬件常见问题急救指南 🆘
五、结语:硬件是代码的舞台
通过本文,你已掌握:
✅ 硬件选型性价比方案
✅ 开发板核心功能解析
✅ 基础外设连接与调试
下一步:在确保硬件正常的基础上,可开始[环境配置]与[实践开发]的学习(见后续系列教程)。
💬 互动话题:你在STM32硬件搭建中遇到过哪些“神秘现象”?欢迎评论区留言讨论!
